Підшипниковий вузол є центральним елементом механічної частини пральної машини, що відповідає за рівномірний розподіл навантаження та плавне обертання барабана. Коли кульки або обойми зношуються, з’являється характерний гул, який швидко переростає у сильний гуркіт. Своєчасний демонтаж несправних деталей є критичним, оскільки експлуатація з пошкодженим вузлом призводить до виникнення критичних вібрацій. Це неминуче руйнує посадкове місце сальника, пошкоджує дзеркало вала, спричиняє тріщини у хрестовині та створює надмірне навантаження на електродвигун, що може призвести до його повного вигорання.
Інструменти для розбирання та випресовування
Успіх демонтажу підшипників безпосередньо залежить від правильно підібраного інструментарію, оскільки імпровізація з підручними засобами часто призводить до пошкодження крихких алюмінієвих або пластикових елементів конструкції бака.
Необхідний інвентар:
- Набір ключів. Накидні та торцеві головки розміром від 7 до 19 мм для відкручування кріплень.
- Викрутки. Комплект із хрестовими (PH), шліцьовими та зірочками Torx (T20, T25) для корпусних болтів.
- Ударний інструмент. Молоток середньої ваги (близько 400–600 г) для точного нанесення зусиль.
- Вибивач. Металевий пробійник, зубило або сталева шпилька для рівномірного тиску на обойму.
- Хімічні засоби. Проникаюче мастило WD-40 для розблокування заіржавілих та окислених з’єднань.
Особливу увагу слід приділити підготовці кріпильних елементів шківа та болтів, що стягують половини бака. Через постійний контакт із вологою вони схильні до корозії, тому попереднє оброблення засобом WD-40 за 15–20 хвилин до початку робіт є обов’язковим етапом. Це дозволить уникнути злизування шліців або обламування головок болтів, що суттєво ускладнило б процес ремонту.
Для роботи з внутрішніми компонентами використовуйте тільки інструмент із ізольованими ручками та дбайте про цілісність проводки при від’єднанні клем ТЕНа та датчиків рівня води.
Категорично заборонено використовувати важку кувалду при вибиванні підшипників. Надмірна енергія удару не лише деформує посадкове місце у пластиковому або чавунному вузлі, але й може призвести до мікротріщин у хрестовині барабана, що зробить подальший ремонт неможливим.
Підготовка та виймання бака з корпусу
Процес вилучення робочого вузла починається з повної деконструкції зовнішнього корпусу пральної машини, що вимагає уважності до кожної деталі та маркування проводки.
- Демонтаж панелей. Зніміть верхню кришку та задню стінку, відкрутивши саморізи на тильній стороні.
- Робота з фасадом. Вийміть лоток для порошку, від’єднайте панель керування та звільніть манжету люка.
- Від’єднання периферії. Зніміть клеми з ТЕНа, двигуна, зливної помпи та від’єднайте всі гумові патрубки.
- Зняття противаг. Відкрутіть бетонні або чавунні блоки, щоб полегшити конструкцію перед підйомом.
- Звільнення амортизаторів. Витягніть пластикові пальці або відкрутіть болти, що тримають бак знизу.
- Фінальний підйом. Акуратно зніміть бак із підвісних пружин і витягніть його через верх або передню частину.
При від’єднанні манжети люка спочатку потрібно зняти зовнішній пружинний хомут за допомогою тонкої викрутки, заправити гуму всередину барабана і тільки після цього демонтувати передню панель разом із пристроєм блокування люка (ПБЛ). Важливо заздалегідь підготувати вільне місце на підлозі, застелене цупким картоном або ганчір’ям, щоб не пошкодити пластикові деталі бака під час його подальшого розбирання.
Під час роботи з проводкою рекомендується фотографувати кожне з’єднання. Хоча більшість клем мають унікальні роз’єми, помилка при збиранні може призвести до короткого замикання або некоректної роботи датчиків температури та рівня води (пресостата).
Останнім етапом перед роботою з підшипниками є зняття приводного паса та відкручування шківа. Шків часто фіксується на валу за допомогою різьбового фіксатора, тому для його відкручування може знадобитися значне зусилля та надійна фіксація барабана дерев’яним бруском, щоб запобігти прокручуванню.
Робота з розбірними та суцільнолитими конструкціями
Методика доступу до підшипників кардинально відрізняється залежно від типу встановленого бака. Сучасні виробники все частіше використовують технологію паяння, що робить вузол офіційно «неремонтопридатним», проте існують перевірені методи відновлення таких деталей.
| Тип конструкції | Особливості обслуговування |
|---|---|
| Розбірний бак | Складається з двох частин, з’єднаних болтами або затискачами. Легко розбирається та збирається. |
| Паяний (нерозбірний) | Має суцільний шов. Потребує розрізання ножівкою та подальшої герметизації саморізами. |
Для розбірних моделей процедура проста: необхідно викрутити всі стяжні болти по периметру та зняти металеві або пластикові скоби. Після цього половини бака легко роз’єднуються, відкриваючи доступ до барабана.
Якщо ж у вашій машині (наприклад, бренду Indesit або Ariston) встановлено паяний бак, доведеться скористатися ножівкою по металу з дрібним зубом. Необхідно зробити тонкий розріз точно по заводському шву по всьому колу. Перед розрізанням рекомендується просвердлити 15–20 отворів діаметром 3 мм по периметру шва — вони стануть напрямними для саморізів під час фінального збирання та забезпечать ідеальну стиковку частин.
Після роз’єднання паяного бака краї розрізу потрібно ретельно зачистити від задирок, щоб забезпечити максимальну щільність прилягання при подальшому нанесенні силіконового герметика.
Методика вибивання підшипників з посадкових гнізд
Коли барабан витягнуто з бака, можна приступати до безпосереднього демонтажу підшипників. Вони зазвичай розташовані в задній частині бака: один із зовнішнього боку, інший — із внутрішнього.
Головне правило: удари повинні наноситися виключно по зовнішній обоймі підшипника. Тиск на внутрішню обойму або сепаратор призведе до руйнування деталі, після чого витягнути залишки металевого кільця з пластикового гнізда буде вкрай важко.
Спочатку необхідно зняти гумовий сальник за допомогою викрутки або кліщів. Після цього бак вкладається на дерев’яні бруски внутрішньою стороною донизу. Вибивання починається із зовнішнього (меншого) підшипника. Використовуйте металевий пробійник, приставляючи його до краю обойми через центральний отвір.
Техніка нанесення ударів:
- Послідовність. Наносьте удари за схемою «хрест-навхрест» (вгору, вниз, ліворуч, праворуч).
- Рівномірність. Не робіть серію ударів в одну точку, щоб уникнути перекосу деталі.
- Контроль. Слідкуйте, щоб підшипник виходив поступово, без заклинювання в гнізді.
- Фінал. Після видалення першого підшипника переверніть бак і аналогічно вибийте внутрішній (більший).
Якщо підшипник розсипався і в гнізді залишилася лише зовнішня обойма, завдання ускладнюється. У такому випадку потрібно дуже обережно зачепитися пробійником за тонкий виступ обойми або скористатися спеціальним внутрішнім знімачем. Будьте уважні: будь-яка глибока подряпина на внутрішній поверхні посадкового гнізда може стати причиною протікання води в майбутньому.

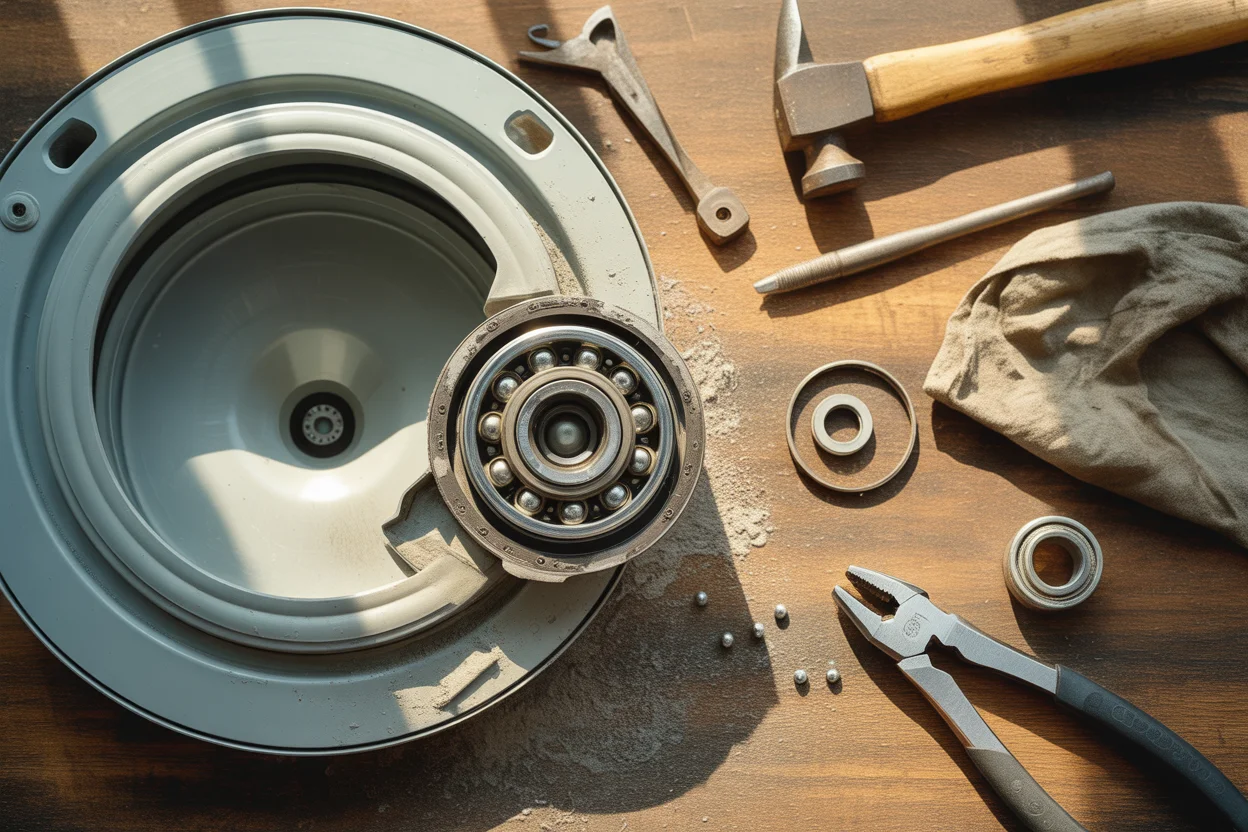

Демонтаж елементів що прикипіли до валу
Найскладніша ситуація виникає, коли підшипник руйнується настільки, що його внутрішня обойма «прикипає» до вала барабана. Це відбувається через дифузію металів під впливом високої температури та корозії.
У таких випадках звичайний молоток не допоможе. Оптимальним рішенням є використання універсального дволапого або трилапого знімача. Лапи інструмента фіксуються за краї обойми, а центральний болт впирається в торець вала. Поступове закручування болта створює рівномірне потужне зусилля, що знімає деталь без ударних навантажень.
Якщо знімач відсутній:
- Термічна обробка. Прогрійте обойму будівельним феном. Метал розшириться, що послабить хватку.
- Механічний надріз. Обережно зробіть діагональний надріз на обоймі за допомогою гравера (Dremel) або ножівки.
- Розколювання. Після надрізу вставте зубило в щілину і різким ударом розколіть кільце.
При використанні болгарки або гравера будьте максимально обережні, щоб не пошкодити поверхню самого вала. Навіть невелика насічка на валу може призвести до дисбалансу барабана або прискореного зносу нових підшипників через мікровібрацію.
Ніколи не нагрівайте вал відкритим вогнем газового пальника, оскільки це змінить структуру металу та може призвести до деформації втулки, на якій працює сальник.
Особливості заміни підшипникових вузлів у вертикальних машинах
Пральні машини з вертикальним завантаженням мають принципово іншу конструкцію підшипникового вузла. Барабан у них тримається на двох осях, а підшипники вмонтовані в спеціальні блоки — супорти.
Супорт — це цілісний пластиковий фланець із запресованим підшипником та вмонтованим сальником. Для його демонтажу не потрібно розбирати бак. Достатньо зняти бічні панелі машини, відкрутити шків та викрутити супорт із різьбового гнізда за допомогою спеціального ключа або двох металевих штифтів, вставлених у технологічні отвори.
Критичні нюанси вертикальних моделей:
- Напрямок різьби. З боку шківа (зазвичай ліворуч) різьба стандартна права, а з протилежного боку — ліва.
- Маркування. На корпусі супорта часто є стрілки з написами «Open» та «Close».
- Заміна парою. Підшипники у вертикальних машинах завжди змінюються з обох боків одночасно.
Перед викручуванням супорта обов’язково очистіть область навколо нього від бруду та накипу, щоб тверді частинки не потрапили в різьбове з’єднання. Новий блок встановлюється разом із новим ущільнювальним кільцем, яке обов’язково змащується вологостійким мастилом.
Зверніть увагу, що у деяких моделях Whirlpool або Electrolux супорти кріпляться на саморізах, а не на різьбі. У такому випадку після відкручування кріплень фланець просто піддівається викруткою та виймається з посадкового місця.
Санація посадкового місця після вилучення деталей
Вилучення старих деталей — це лише половина справи. Перед монтажем нового комплекту необхідно підготувати поверхню, інакше навіть найдорожчі підшипники вийдуть з ладу за кілька місяців.
| Засіб очищення | Призначення |
|---|---|
| Перекис водню / Лимонна кислота | Видалення вапняного нальоту та залишків мийних засобів з вала та бака. |
| Дрібнозернистий наждачний папір (P1200) | Шліфування латунної втулки вала до дзеркального блиску. |
Особливу увагу приділіть латунному кільцю на валу — це так зване «дзеркало», по якому ковзає гумова губка сальника. Якщо на ньому є глибокі канавки від старого сальника або корозія, новий ущільнювач не забезпечить герметичність. У такому разі втулку потрібно або замінити, або ретельно відполірувати до ідеально гладкого стану.
Внутрішні стінки посадкових гнізд у пластику бака також слід очистити від іржі та накипу. Для фінальної підготовки використовуйте знежирювач (наприклад, спирт або антисилікон), щоб видалити залишки старого мастила та бруду. Чиста поверхня гарантує правильну посадку нових деталей та легкість їх запресовування.
Після очищення перевірте хрестовину на наявність тріщин. Якщо метал хрестовини почав руйнуватися (стає крихким, як цукор), заміна підшипників не має сенсу без заміни всієї хрестовини, оскільки вона лусне під навантаженням під час першого ж віджиму.
Чи варто ризикувати самостійним ремонтом заради економії
Заміна підшипників — це найскладніший вид ремонту пральної машини, який вимагає від 4 до 8 годин кропіткої праці та наявності специфічного інструментарію. Самостійне виконання робіт дозволяє заощадити значну суму, проте будь-яка помилка, як-от перекіс підшипника при забиванні або недостатня герметизація паяного бака, призведе до повторного виходу машини з ладу вже через місяць. Власник повинен тверезо оцінити свої технічні навички: бюджетний DIY-ремонт є виправданим лише за умови суворого дотримання технології, тоді як звернення до сервісного центру гарантує довговічність роботи вузла завдяки використанню професійних знімачів та оригінальних запчастин.
